Termék ismertető

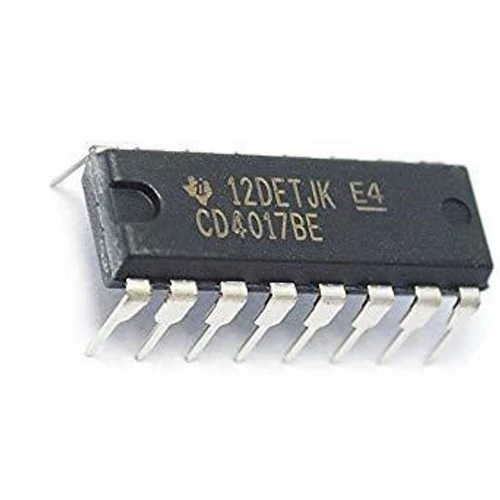

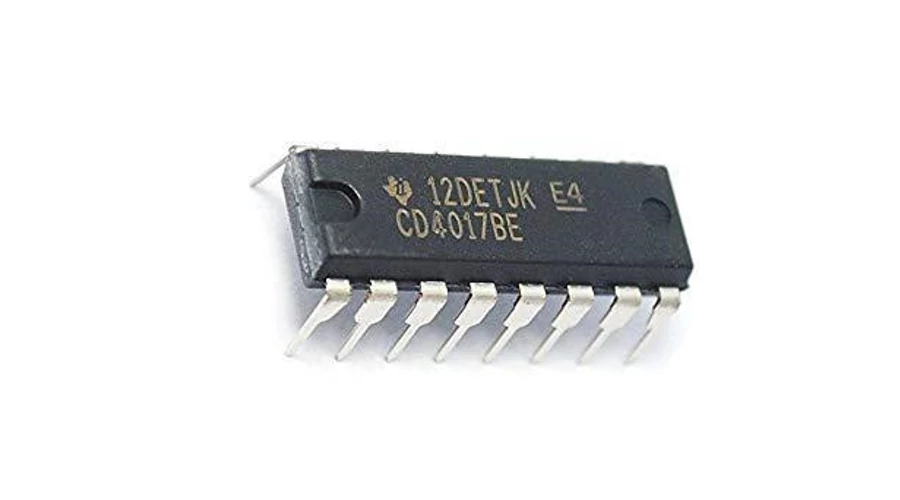

A HEF4017BT egy 5 fokozatú Johnson évtizedeszámláló, tíz tüskementes dekódolt aktív nagy kimenettel (Q0 - Q9), aktív alacsony átviteli kimenet a legfontosabb flip-flopból (Q5 -9), aktív magas és aktív alacsony óra bemenetek (CP0, CP1 ) és egy felülbíráló aszinkron master reset bemenet (MR). A számlálót előrehaladhatja az alacsony-magas szintű átmenet a CP0-nál, míg a CP1 alacsony, vagy a magas-alacsony átmenet a CP1-nél, míg a CP0 magas. Kaszkádos számlálók esetén a Q5 -9 kimenet, amely alacsony, míg a számláló 5., 6., 7., 8. és 9. állapotban van, felhasználható a következő számláló CP0 bemenetének hajtására. Az MR magas értéke nullázza a számlálót (Q0 = Q5 -9 = magas, Q1 - Q9 = alacsony), az órabemenetektől (CP0, CP1 ) függetlenül. Az automatikus számkód-korrekciót egy belső áramkör biztosítja: minden illegális kód után a számláló visszatér a megfelelő számlálási üzemmódba 11 óra impulzuson belül. A Schmitt indítóműve nagyon jól tolerálja az órabemeneteket a lassabb emelkedési és esési időkre.
Automatikus számláló-korrekció
Toleráns az óra lassú emelkedése és esése esetén
Teljesen statikus működés
Szabványos szimmetrikus kimeneti jellemzők
Megfelel a JEDEC JESD 13-B szabványnak
Automatikus számláló-korrekció
Toleráns az óra lassú emelkedése és esése esetén
Teljesen statikus működés
Szabványos szimmetrikus kimeneti jellemzők
Megfelel a JEDEC JESD 13-B szabványnak
